低压线性News
HX301B-1AXX系列低压灯条恒流IC
作者:  来源:本站  发表时间:2018-11-13 10:22:05   浏览:

产品概述HX301B-1A系列芯片,主要应用于灯带恒流,车灯等低压恒流

产品说明:

    HX301B是一款专为LED照明而设计的恒流驱动芯片。其采用了先进的高压COMS工艺制程,以及可靠,稳定的电路架构,保证了HX301B支持宽电压输入,并可以提供非常稳定的恒流输出。HX301B的电源电压线性调整率,负载调整率等恒流特性参数非常优异,可以有效地避免由于电源电压波动而造成的LED灯具的亮度变化。HX301B极低的启动电压,以及超低待机功耗,可以有效减少待机损耗,提高电源效率,最高可达99%以上。

产品特点:

HX301B单信道定电流驱动器
固定电流设计,不需要外加电阻设定电流
电源电压范围1.6V - 21V
输出端承受电压范围0.1V - 21V
IC承受功耗典型250MW,最大极限350MW
VDD脚可做PWM调光
工作温度-40℃ - 120℃
片间电流差异低于 ±3%
高电压应用时芯片可串接使用*(单信道型态可串接)
负载调变率1%/V
无铅环保封装

封装形式  SOT23-3


订购信息

产品型号

封装形式

封装印字

包装形式

包装数量

环保信息

HX301B-1A10

SOT23

1A10

Tape Reel

3,000/Reel

无铅

HX301B-1A15

SOT23

1A15

Tape Reel

3,000/Reel

无铅

HX301B-1A20

SOT23

1A20

Tape Reel

3,000/Reel

无铅

HX301B-1A25

SOT23

1A25

Tape Reel

3,000/Reel

无铅

HX301B-1A30

SOT23

1A30

Tape Reel

3,000/Reel

无铅

HX301B-1A35

SOT23

1A35

Tape Reel

3,000/Reel

无铅

HX301B-1A40

SOT23

1A40

Tape Reel

3,000/Reel

无铅

HX301B-1A45

SOT23

1A45

Tape Reel

3,000/Reel

无铅

HX301B-1A50

SOT23

1A50

Tape Reel

3,000/Reel

无铅

HX301B-1A55

SOT23

1A55

Tape Reel

3,000/Reel

无铅

HX301B-1A60

SOT23

1A60

Tape Reel

3,000/Reel

无铅

HX301B-1A65

SOT23

1A65

Tape Reel

3,000/Reel

无铅

HX301B-1A70

SOT23

1A70

Tape Reel

3,000/Reel

无铅

HX301B-1A75

SOT23

1A75

Tape Reel

3,000/Reel

无铅

   1Axx表示输出电流(可选范围10mA-75mA)每5MA分档。

极限特性

 特性名称

代表符号

规格

单位

电源电压

VDD

0 ~ 21

V

输出端耐压

VP

-0.1 ~ 21

V

输出电流

IP

150

mA

承受功率

PD

0.25(SOT23)

W

工作温度

TOPR

-40~+120

°C

储存温度

TSTG

-60~+150

°C

直流特性

一般测试条件:Vdd=10VVp=2VTa=25℃,除非注明。

特性名称

符号

测试条件

最小

典型

最大

单位

电源电压

VDD

-

1.6

-

21

V

静态电流

IDD

17V>V DD >2V

-

95

-

uA

输出电压

VP

V DD =5V, I P I Ptyp

0.1

-

21

V

输出电流

IP

V DD =Vp=10V

10

-

75

mA

漏电

ILeakage

0.4V > VDD > 0V, VP = 15V

-

-

1

uA

电源电压调整率

%/VDD

15V > VDD > 2.6V

-

-

±1

%/V

负载电压调整率

%/VP

15V > VP > 0.3V

-

-

±1

%/V

温度调整率

%/10℃

-

-

-

±0.25

%/10℃

芯片间电流差异

ISkew

-

-

-ws

5

%



  Note1VP最小启动电压见下表:

型号

VP最小启动电压

单位

1A10

<0.10

V

1A15

<0.15

1A18

<0.20

1A20

<0.20

1A25

<0.25

1A30

<0.30

1A35

<0.35

1A40

<0.40

1A45

<0.45

1A50

<0.50

1A55

<0.55

1A60

<0.60

1A65

<0.65

1A70

<0.70

1A75

<0.75

应用电路案例

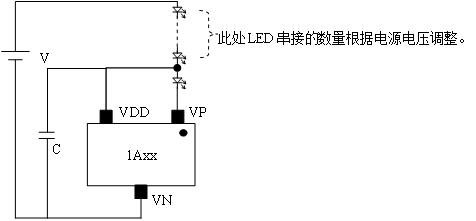

1) 固定恒流应用


: 1、输入电压大于Vled + Vvp总电压

2、VDD与VN之间加1uf电容

DC24V参考案例



灯条设计案例

附件是规格书下载
