产品概述HX316多通道恒流IC
工业级多通道恒流芯片
HX316是低功耗、大电流驱动IC,它内建的CMOS移位寄存器、锁存器以及输出控制单元,可以将串行输入的数字信号转换成模拟输出的恒定电流信号。
HX316的输入电压范围3.3~5.5v,提供多通道恒流输出,通过调节系统电阻Rext,其恒定电流输出范围为3-90mA;
单颗HX316每个输出通道之间的电流偏差(一般值)小于±1.5%,多颗HX316之间的输出电流偏差(一般值)小于±3%;电流随输出端电压变化被控制在0.1%/v以内;电流随电源电压和环境温度的变化被控制在1%以内。
特点
◆多通道恒流输出,适合用单片机MCU控制
◆电流输出大小不因输出端负载电压变化而变化
◆恒流电流输出范围广: 3-90mA@VDD=5V,3-60mA@VDD=3.3v (HX316A)
0.6mA-45mA@VDD=5v,0.6mA-35mA@VDD=3.3v (HX316B)
◆极为精确的电流输出值:
通道间偏差(一般值)<±1.5%
芯片间偏差(一般值)<±3%
◆通过调节外部电阻,可设定电流输出值
◆工作电压3.3v~5.5v
◆输出端瞬间耐受电压为20v
◆最小OE宽度:70n(实测更低)(保持输出均匀一致的前提下)
◆封装形式:SSOP24

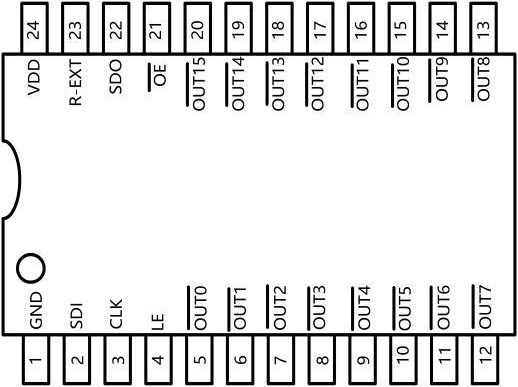

| SSOP脚位图 | 序号 | 管脚 | 功能 |
|


 | 1 | GND | 控制逻辑及驱动电流的接地端 |
| 2 | SDI | 串行数据输入端 | |
| 3 | CLK | 时钟信号的输入端,时钟上升沿时数据移位 | |
| 4 | LE | 数据锁存控制端。当LE为高电平时,串行数据会被传入至输出锁存器;当LE为低电平时,数据会被锁存。 | |
| 5-20 | OUT0-15 | 恒流源输出端 | |
| 21 | OE | 输出使能控制端。当OE为低电平时,即启动OUT0-15输出;当OE为高电平时,OUT0-15输出会被关闭 | |
| 22 | SDO | 串行数据输出端,可接至下一个芯片的SDI端口 | |
| 23 | R-EXT | 连接外接电阻的输入端,此外接电阻可设定所有输出通道的输出电流 | |
| 24 | VDD | 芯片电源 |
极限参数
| 符号 | 描述 | 参考范围 | 单位 |
| VDD | 电源电压 | 0~7.0 | V |
| VIN | 输入端电压SDI | -0.4~Vdd+0.4 | V |
| IOUT | 输出端电流 | 90 | mA |
| VDS | 输出端瞬间耐受电压 | -0.5~20.0 | V |
| FCLK | 时钟频率 | 25 | MHZ |
| IGND | 接地端电流 | 1450 | mA |
| PD | 消耗功率 | 1.88 | W |
| RTH(J-A) | 热阻值 | 66.66 | ℃/W |
| TOPR | IC工作时环境温度 | -40~+85 | ℃ |
| TSTG | IC存储时环境温度 | -55~150 | ℃ |
注:极限参数超过上表中规定的工作范围可能导至器件损坏。而工作在以上条件下可能会导致器件的可靠性。
直流特性
VDD=5V
| 特性 | 符号 | 测量条件 | 最小值 | 一般值 | 最大值 | 单位 | ||||
| 电源电压 | VDD | - | 4.5 | 5.0 | 5.5 | V | ||||
| 输出端瞬间耐受电压 | VDS |
						 | - | - | 20.0 | V | ||||
| 输出端电流 | IOUT | 参考直流特性测试电路 | 3 | - | 90 | mA | ||||
| IOH | SDO | - | - | -1.0 | mA | |||||
| IOL | SDO | - | - | 1.0 | mA | |||||
| 输入端电压 | 高电平 | VIH | Ta=-40~85℃ | 0.7*VDD | - | VDD | V | |||
| 低电平 | VIL | Ta=-40~85℃ | GND | - | 0.3*VDD | V | ||||
| 输出端漏电流 | IOH | VDS=17V | - | - | 0.5 | uA | ||||
| 输出端电压 | SDO | VOL | IOL=+1MA | - | 0.2 | 0.3 | V | |||
| VOH | IOH=-1MA | 3.5 | 3.6 | - | V | |||||
| 电流偏移量1(通道间) | dIOUT1 | IOUT=20mA VDS=0.25V | Rext=890Ω | - | ±1.5 | ±3.0 | % | |||
| 电流偏移量2(通道间) | dIOUT2 | IOUT=20mA VDS=0.25V | Rext=890Ω | - | ±3.0 | ±6.0 | % | |||
| 电流偏移量vs输出电压 | %/dVDS | 输出电压=0.5~1.5v | - |
 | ±0.1 | %/V | ||||
| 电流偏移量vs输出电压 | %/dVDD | 输出电压=3.4~4.2v | - |
 | ±1.0 | %/V | ||||
| Pull-up电阻 | RIN(UP) |
						 | 150 | 330 | 560 | KΩ | ||||
| Pull-down电阻 | RIN(DOWN) | LE | 150 | 330 | 560 | KΩ | ||||
| 电压源输出电流 | OFF | IDD(off)1 | Rext=open
						 | - |
 | 4.0 | mA | |||
| IDD(off)2 | Rext=1100Ω
						 | - |
 | 5.0 | ||||||
| IDD(off)3 | Rext=470Ω
						 | - |
 | 8.5 | ||||||
| ON | IDD(on)1 | Rext=1100Ω
						 | - |
 | 5.5 | |||||
| IDD(on)2 | Rext=470Ω
						 | - |
 | 9.0 | ||||||
VDD=3.8V
| 特性 | 符号 | 测量条件 | 最小值 | 一般值 | 最大值 | 单位 | ||||
| 电源电压 | VDD | - | 3.4 | 3.8 | 4.2 | V | ||||
| 输出端瞬间耐受电压 | VDS |
						 | - | - | 20.0 | V | ||||
| 输出端电流 | IOUT | 参考直流特性测试电路 | 3 | - | 60 | mA | ||||
| IOH | SDO | - | - | -1.0 | mA | |||||
| IOL | SDO | - | - | 1.0 | mA | |||||
| 输入端电压 | 高电平 | VIH | Ta=-40~85℃ | 0.7*VDD | - | VDD | V | |||
| 低电平 | VIL | Ta=-40~85℃ | GND | - | 0.3*VDD | V | ||||
| 输出端漏电流 | IOH | VDS=17V | - | - | 0.5 | uA | ||||
| 输出端电压 | SDO | VOL | IOL=+1MA | - | 0.2 | 0.3 | V | |||
| VOH | IOH=-1MA | 3.5 | 3.6 | - | V | |||||
| 电流偏移量1(通道间) | dIOUT1 | IOUT=20mA VDS=0.25V | Rext=890Ω | - | ±1.5 | ±3.0 | % | |||
| 电流偏移量2(通道间) | dIOUT2 | IOUT=20mA VDS=0.25V | Rext=890Ω | - | ±3.0 | ±6.0 | % | |||
| 电流偏移量vs输出电压 | %/dVDS | 输出电压=0.5~1.5v | - |
 | ±0.1 | %/V | ||||
| 电流偏移量vs输出电压 | %/dVDD | 输出电压=3.4~4.2v | - |
 | ±1.0 | %/V | ||||
| Pull-up电阻 | RIN(UP) |
						 | 150 | 330 | 560 | KΩ | ||||
| Pull-down电阻 | RIN(DOWN) | LE | 150 | 330 | 560 | KΩ | ||||
| 电压源输出电流 | OFF | IDD(off)1 | Rext=open
						 | - |
 | 4.0 | mA | |||
| IDD(off)2 | Rext=1100Ω
						 | - |
 | 5.0 | ||||||
| IDD(off)3 | Rext=470Ω
						 | - |
 | 8.5 | ||||||
| ON | IDD(on)1 | Rext=1100Ω
						 | - |
 | 5.5 | |||||
| IDD(on)2 | Rext=470Ω
						 | - |
 | 9.0 | ||||||
VDD=3.3V
| 特性 | 符号 | 测量条件 | 最小值 | 一般值 | 最大值 | 单位 | ||||
| 电源电压 | VDD | - | 3.0 | 3.3 | 3.6 | V | ||||
| 输出端瞬间耐受电压 | VDS |
						 | - | - | 20.0 | V | ||||
| 输出端电流 | IOUT | 参考直流特性测试电路 | 3 | - | 60 | mA | ||||
| IOH | SDO | - | - | -1.0 | mA | |||||
| IOL | SDO | - | - | 1.0 | mA | |||||
| 输入端电压 | 高电平 | VIH | Ta=-40~85℃ | 0.7*VDD | - | VDD | V | |||
| 低电平 | VIL | Ta=-40~85℃ | GND | - | 0.3*VDD | V | ||||
| 输出端漏电流 | IOH | VDS=17V | - | - | 0.5 | uA | ||||
| 输出端电压 | SDO | VOL | IOL=+1MA | - | 0.2 | 0.3 | V | |||
| VOH | IOH=-1MA | 3.5 | 3.6 | - | V | |||||
| 电流偏移量1(通道间) | dIOUT1 | IOUT=20mA VDS=0.25V | Rext=890Ω | - | ±1.5 | ±3.0 | % | |||
| 电流偏移量2(通道间) | dIOUT2 | IOUT=20mA VDS=0.25V | Rext=890Ω | - | ±3.0 | ±6.0 | % | |||
| 电流偏移量vs输出电压 | %/dVDS | 输出电压=0.5~1.5v | - |
 | ±0.1 | %/V | ||||
| 电流偏移量vs输出电压 | %/dVDD | 输出电压=3.4~4.2v | - |
 | ±1.0 | %/V | ||||
| Pull-up电阻 | RIN(UP) |
						 | 150 | 330 | 560 | KΩ | ||||
| Pull-down电阻 | RIN(DOWN) | LE | 150 | 330 | 560 | KΩ | ||||
| 电压源输出电流 | OFF | IDD(off)1 | Rext=未接
						 | - |
 | 3.0 | mA | |||
| IDD(off)2 | Rext=1100Ω
						 | - |
 | 5.0 | ||||||
| IDD(off)3 | Rext=470Ω
						 | - |
 | 9.0 | ||||||
| ON | IDD(on)1 | Rext=1100Ω
						 | - |
 | 5.0 | |||||
| IDD(on)2 | Rext=470Ω
						 | - |
 | 8.0 | ||||||
动态特性
VDD=5.0V
| 特性 | 代表符号 | 测量条件 | 最小值 | 一般值 | 最大值 | 单位 | |
| 延迟时间(低电位到高电位) |
						 | tplH1 | VDD=5V VIH=VDD VIL=GND Rext=890Ω Iout=20mA VLED=3.3V RL=150Ω CL=10pf CSDO=10pf | - | 50 | 70 | ns |
|
						 | tplH2 | - | 50 | 70 | ns | ||
|
						 | tplH3 | - | 50 | 70 | ns | ||
| CLK-SDO | tplH | - | 20 | 40 | ns | ||
| 延迟时间(高电位到低电位) |
						 | tplH1 | - |
 | 110 | ns | |
|
						 | tplH2 | - |
 | 110 | ns | ||
|
						 | tplH3 | - |
 | 110 | |||
| CLK-SDO | tplH |
 |
 | 40 | |||
| 脉冲宽度 | CLK | Tw(CLK) | 20 | - | - | ns | |
| LE | tw(L) | 20 | - | - | ns | ||
| OE | tw(oF) | 60 | - | - | ns | ||
| 奇偶通道交错延迟时间 | Outputgroup1-outputgroup2 | Tstag1 |
 | 5 | 10 | ns | |
| LE的Hold Time | th(L) | 10 | - | - | ns | ||
| LE的Setup Time | Tsu(L) | 5 | - | - | |||
| CLK最大上升时间 | tr | - | - | 500 | |||
| CLK最大下降时间 | Tf | - | - | 500 | |||
| 电流输出端的电位上升时间 | tor | 25 | 30 |
 | |||
| 电流输出端的电位下降时间 | Tof | 40 | 50 |
 | |||
VDD=3.8V
| 特性 | 代表符号 | 测量条件 | 最小值 | 一般值 | 最大值 | 单位 | |
| 延迟时间(低电位到高电位) |
						 | tplH1 | VDD=3.8V VIH=VDD VIL=GND Rext=890Ω Iout=20mA VLED=3.3V RL=150Ω CL=10pf CSDO=10pf | - |
 | 70 | ns |
|
						 | tplH2 | - |
 | 70 | ns | ||
|
						 | tplH3 | - |
 | 70 | ns | ||
| CLK-SDO | tplH | - |
 | 45 | ns | ||
| 延迟时间(高电位到低电位) |
						 | tplH1 | - |
 | 120 | ns | |
|
						 | tplH2 | - |
 | 120 | ns | ||
|
						 | tplH3 | - |
 | 120 | |||
| CLK-SDO | tplH |
 |
 | 40 | |||
| 脉冲宽度 | CLK | Tw(CLK) | 20 | - | - | ns | |
| LE | tw(L) | 20 | - | - | ns | ||
| OE | tw(oF) | 70 | - | - | ns | ||
| 奇偶通道交错延迟时间 | Outputgroup1-outputgroup2 | Tstag1 |
 | 6 | 12 | ns | |
| LE的Hold Time | th(L) | 10 | - | - | ns | ||
| LE的Setup Time | Tsu(L) | 5 | - | - | |||
| CLK最大上升时间 | tr | - | - | 500 | |||
| CLK最大下降时间 | Tf | - | - | 500 | |||
| 电流输出端的电位上升时间 | tor | 30 | 35 |
 | |||
| 电流输出端的电位下降时间 | Tof | 45 | 55 |
 | |||
VDD=3.3V
| 特性 | 代表符号 | 测量条件 | 最小值 | 一般值 | 最大值 | 单位 | |
| 延迟时间(低电位到高电位) |
						 | tplH1 | VDD=3.3V VIH=VDD VIL=GND Rext=890Ω Iout=20mA VLED=3.3V RL=150Ω CL=10pf CSDO=10pf | - |
 | 70 | ns |
|
						 | tplH2 | - |
 | 70 | ns | ||
|
						 | tplH3 | - |
 | 70 | ns | ||
| CLK-SDO | tplH | - |
 | 50 | ns | ||
| 延迟时间(高电位到低电位) |
						 | tplH1 | - |
 | 130 | ns | |
|
						 | tplH2 | - |
 | 130 | ns | ||
|
						 | tplH3 | - |
 | 130 | |||
| CLK-SDO | tplH |
 |
 | 40 | |||
| 脉冲宽度 | CLK | Tw(CLK) | 20 | - | - | ns | |
| LE | tw(L) | 20 | - | - | ns | ||
| OE | tw(oF) | 80 | - | - | ns | ||
| 奇偶通道交错延迟时间 | Outputgroup1-outputgroup2 | Tstag1 |
 | 7 | 14 | ns | |
| LE的Hold Time | th(L) | 10 | - | - | ns | ||
| LE的Setup Time | Tsu(L) | 5 | - | - | |||
| CLK最大上升时间 | tr | - | - | 500 | |||
| CLK最大下降时间 | Tf | - | - | 500 | |||
| 电流输出端的电位上升时间 | tor | 30 | 40 |
 | |||
| 电流输出端的电位下降时间 | Tof | 50 | 60 |
 | |||
