灯带、灯条恒流驱动芯片R90

特点 （高耐压、有温控、防折断、超高性价比，DC24V\36V\48V首选！）

◆耐压高，60V耐压，有效防瞬间超电压不损坏

◆灯带正负极反接60V耐压，反接不烧坏，无需外接保护二极管

◆输入电压范围宽、最高承受压差达50V

◆最小电流低至1MA左右。

◆大封装SOT23-6，6个引脚导热、散热好,机械应力大于2.5牛顿，软板无折断

◆外围电路简单、超稳定，“超高性价比！”

◆温控保护，当灯具温度升高时，IC启动温度保护功能，降低灯具温度。

灯条应用设计

每组灯串：

DC24V每组3、4、5、6、7灯串都行，建议取5-6串

DC48V每组11、12、13、14灯串都行，建议取12-13串

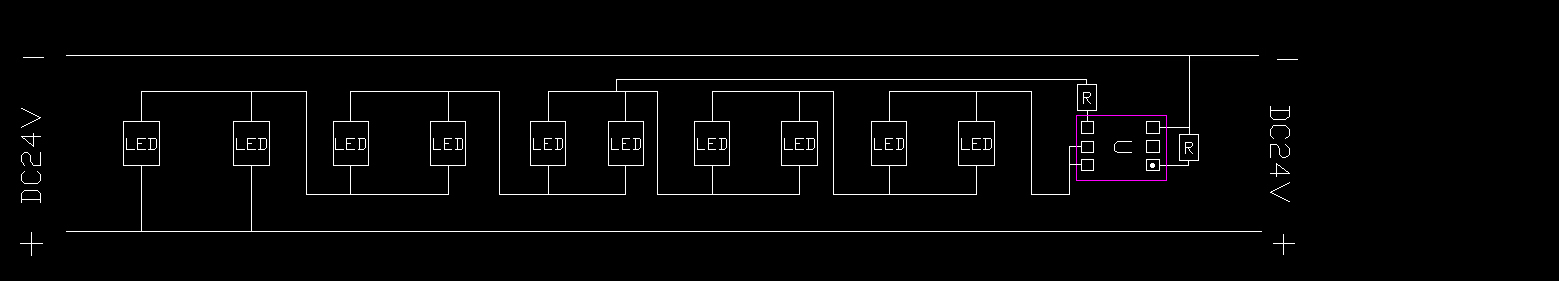

DC24V灯条PCB图  下图参考设计2并5串，每组IC成本<1毛钱

备注：宽10-12MM，铜皮2-4OZ，以3.0V <20MA设计5灯串联，灯带可接40米亮度一致。

      DC24V输入，5串2并，10灯一剪。1米6个IC。

用R90 无后顾之忧！！！
