三路三通道RGB调光芯片HX313
作者:  来源:本站  发表时间:2023-03-15 08:46:04   浏览:

产品概述

三路PWM调光线性恒流芯片

HX313是一款LED低压恒流驱动芯片,提供三通道恒定输出电流,电流通过外接电阻(Rext)进行设定,单通道电流输出最大300mA,输出端可承受最大电压达42V。

芯片的VCC电压范围为5~42V,低压差驱动,使得HX313能够在宽驱动电压范围内提供稳定的电流输出。HX313外围元件少,应用可靠性好,芯片内部包含高精度的带隙基准源,5.2V电压调整器,过温保护电路和低压差驱动电路等。

HX313提供了输出端使能控制引脚DIM,响应小脉宽调光信号,内部具有上拉电阻,在不需要使用使能引脚的情况下,该引脚悬空,默认输出恒流。 HX313内建温度感应器与过热保护功能,温度感应器侦测HX313的温度,当芯片内部温度超过110℃时,过温保护电路会启动,降低恒流输出

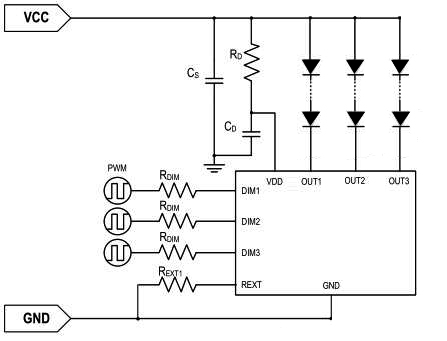

原理图
